產品概述：

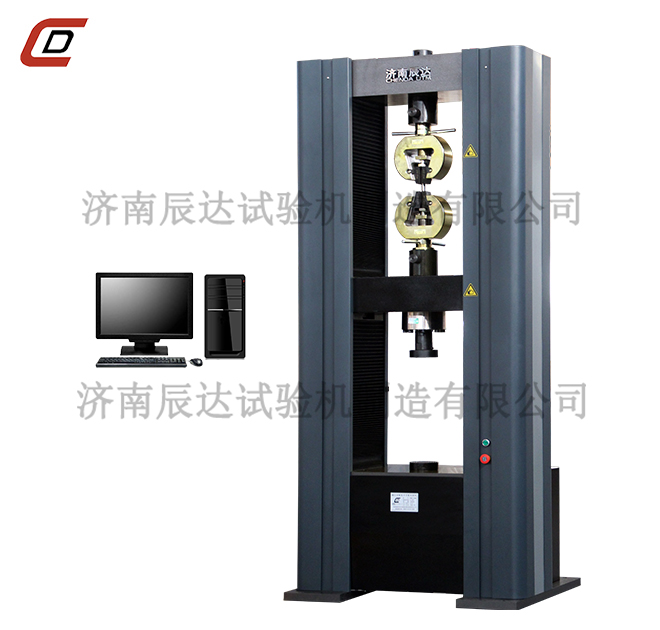

WDW-200M（100M）型聚合物復合材料萬能試驗機對各種金屬材料、非金屬材料、復合材料、高分子材料等材料進行力學性能測試的高精度、多用途的材料試驗機。采用伺服電機通過減速系統驅動精密滾珠絲杠旋轉，帶動加載橫梁上下移動，完成對試樣或者是構件的拉伸、壓縮、彎曲、剪切、撕裂、剝離、刺破、頂破等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。
由控制器、伺服電機、負荷傳感器、位移傳感器、引伸計與計算機共同組成的精密閉環控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
聚合物復合材料萬能試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。
1.夾具的功能及特點
1.1. 此夾具適用于復合材料的組合壓縮強度測試試驗，滿足ASTM D6641中相關要求。此夾具配合壓縮夾具使用，配合使用的壓盤直徑建議≥150mm。
1.1. 最大試驗力：100kN；
1.1. 試樣寬度：≤20mm；
1.1. 試樣厚度：≤12mm；
1.1. 試樣長度：140～155mm，
2. 夾具的結構及主要零部件
3. 夾具的維護及保養
如果實驗室或周邊環境有超常量粉塵，腐蝕性煙霧或有害物質等，必須對夾具采取保護措施。
3.1 對夾具中有相對運動處涂抹二硫化鉬潤滑脂。
3.2 如果夾具比較長時間處于未使用狀態時，就應該對夾具進行日常維護：
3.3 將夾具從試驗機上拆下。
3.4 擦拭干凈，涂抹防銹油。
3.5 將夾具體用油紙包好保存。
技術參數：
| 規格型號 | WDW-200M(100M) |
| 最大負荷（kN） | 200(100) |
| 試驗機準確度等級 | 0.5級 |
| 試驗力示值相對誤差 | ±0.5％以內 |
| 試驗力測量范圍 | 1％--100％FS |
| 變形（引伸計）測量范圍 | 1%--100%FS |
| 變形示值相對誤差 | ±0.5％以內 |
| 應變控制速率范圍 | 0.005-0.5FS/S |
| 橫梁移動速度(mm/min) | 0.001～200 |
| 有效試驗寬度 | 500 |
| 最大拉伸空間 | 600 |
| 最大壓縮空間 | 1000 |
| 主機外形尺寸（長×寬×高，mm） | 1200*760*2410 |
| 總功率（kW） | 2500 |
| 重量 | 1600 |
| 電源電壓 | 220V/50Hz±10% |
