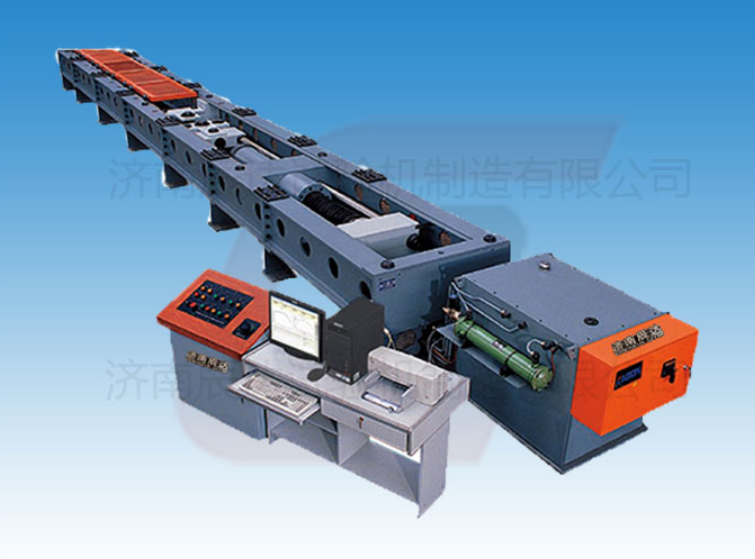

臥式拉力試驗機由控制、測量系統由上位機和下位機組成。其可以實現數據采集、顯示和人機對話。下位機可傳送控制參數、數據處理、曲線繪制參數等。下面為大家分享臥式拉力試驗機的測控原理及啟動前的準備事項，來看看吧。
一、臥式拉力試驗機的測控原理
1)上位機：采用品牌P4計算機，用VB、VC語言編制程序。界面為虛擬畫面，直觀、操作方便。數據處理功能強大，可以繪制實時曲線，軟件可以設置極限報警及停機保護等功能，以保護主機免受損壞?？刂葡到y(tǒng)軟件采用中文Windows 98平臺，應用當前最為流行的Microsoft Visual C++設計，運行速度快，界面美觀，操作簡單;可滿足不同材料的試驗方法，若有特殊要求，軟件可再編輯(二次開發)。
2)下位機：伺服控制器。
3)臥式拉力試驗機主控模板
采用80C196為主CPU:80C196為16位單片機，其運行速度快、運行功能強大，此模板主要完成。對其他模板進行操作，數字PID運行及控制，數據采集向上位機傳送數據，接受上位機指令并執行命令。
4)負荷放大器模板
采用交流放大技術，可以免除溫度漂移帶來的測量誤差，放大器可以自動調零，自動標定、自動換擋。放大器做常時試驗時，精度高、低漂移、低噪聲。
5)臥式拉力試驗機伺服系統及接口單元
驅動單元采用最新PID伺服系統，該系統控制精良、穩定性高、運行平穩可靠、響應快、噪音低，并具有過載、等齊全的保護功能。度18位A/D轉換器，確保測示值在全范圍內的精度優于±1%。
測量元件采用高精度負荷傳感器，可克服由于液壓缸與活塞之間的摩擦而引起的摩擦力。而采用壓力傳感器則無法克服。微機控制電液伺服臥式拉力試驗機采用聯想或DELL計算機進行數據處理、實時控制，測量精度高、控制準確、配置靈活、互換性強、檢修便捷等特點。
二、臥式拉力試驗機啟動前的準備事項
1、檢查各部位有無異常，緊固螺釘(帽)不得有松動。制動器應正?？煽?。
2、臥式拉力試驗機不能卷壓超出卷板機機械性能規定范圍的工件。
3、必須在工件放平穩，位正后才能開車運轉操作，并應明確信號，指定一人指揮。
4、嚴格按板材厚度調整卷板機卷筒距離，不得超負荷作業。
5、臥式拉力試驗機不夠整圓的工件時，建議把滾卷到鋼板末端時，要預留一定余量，以防工件掉下傷人。
6、檢查聯軸器護罩或皮帶罩是否得到可靠的固定。
機械設備的運作原理都是相似的，只有正確地操作各個部件，才能使整個試驗過程更加順暢，同時獲得更準確的試驗數據。以上就是關于臥式拉力試驗機的測控原理及啟動前的準備事項的內容，希望可以幫助到大家。
